产品简介

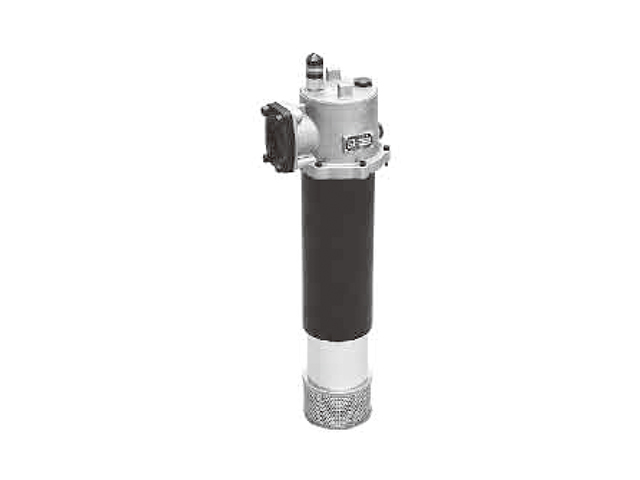

    FR8系列直回自封式磁性回油过滤器用于液压系统回油精过滤，滤 除液压系统中由于元件磨损产生的金属颗粒,以及密封件磨损产生的橡 胶杂质等污采物,使流回油箱的油液保持清洁。具有以下特点：
1. 本过滤器可直接安装在油箱顶部,侧面或底部,滤器滤头露于油箱外,筒 体分浸入油箱内,从而简化了系统管路,使系统布置较为紧凑。
2. 本过滤器配有永久磁铁,可滤除油液中1微米以上的铁磁性颗粒。
3. 具有旁通阀:冷油起动时,因系统液温过低,流量脉动等因素造成过滤 器差压过大主机不能工作，以及滤芯被污染物堵塞情况下，滤盖下部并 联的旁通阀会自动开启，(开启压力差为0.4MPa)以保护滤芯及系统正 常工作。
4. 具有止回阀：过滤器置于油箱侧边和底部，在更换滤芯时，油箱内 的油液不会流出。
5. 设有液流扩散器，与筒体下部组成的液流扩散器能使回油平稳地流 入油箱内，不易产生气泡，减少重新进入的空气，减弱已沉积污染物的 的骚动，且当旁通阀开启时，能起粗过滤作用。
6. 具有目测指示和电发讯二合一发讯装置、溢流管、积污盅。当滤芯 逐步堵塞后,可在目测表上观察滤芯堵塞情况，同时还可接电发讯（发 讯值为0.35MPa）。在滤芯底设置溢流管及积污盅，更换滤芯时可随 同起带出，从而避免了污染物重新掉入油箱内的现象。
7. 滤芯过滤材质采用玻璃纤维，具有过滤精度高，通油能力大，初始 压力损失小,纳污量大等优点,其过滤精度高，通油能力大，原始压力损 失小，纳污量大等优点，绝对过滤精度βx≥200，符合ISO标准。
8. 安装连接及更换滤芯方便。进油口为法兰连接，对于滤头与邮箱安 装法兰，用户可按图表中尺寸在油箱板上设计并加工6只法兰螺孔即 可。旋开过滤器顶盖可更换滤芯或向油箱内加油。
9. 附带回油孔：在过滤器滤头侧面与顶部设有两个小回油孔，可作系 统中少量油液回入油箱过滤或向油箱少量加油之用，过滤器装在油箱侧 面或底部时，旋开小孔盖又可放除过滤器内含有污染物的油液，从而延 长滤芯使用寿命，又有利于油液的净化。
