MF系列模块化自清洗过滤器




产品简介

         MF系列模块化自清洗过滤器(简称MF过滤器),基于模块化理念设计,将多个标准过滤单元组成全自动过滤系统,该系统安全系数高,可按流量需要灵活增加在线单元数量。MF过滤器自动化运行,免人工清洗,扩展性强,可外接高压反冲洗流体,低压差工作,采用V-SLOT滤元,反冲洗彻底,反冲洗耗用液体少,过滤棘手杂质时如需人工清洗滤元,易于开机维护。MF过滤器能净化流体,保护后道关键设备,也能利用其反冲洗排出液回收昂贵固体颗粒。MF过滤器适用于低粘性液体,如原水、污水、汽油、重型焦化汽油、柴油、渣油等。
        MF过滤器细分为5个子系列:MFR系列,滤液自动反冲洗型,利用其他过滤单元的滤液逆流来冲洗滤元外表面滤饼;MFV系列,外接流体自动反冲洗型,利用外接的洁净流体(液体或气体)冲洗滤元表面滤饼;MFT系列,滤液手动反冲洗型;MFG系列,外接流体手动反冲洗型;MFC系列,手动并联型。


工作原理

         液体从入口总管流入,进入到各个过滤单元的入口,液体从外向内透过滤元外表面,流向各个过滤单元出口,汇聚到出口总管后流出,颗粒杂质被拦截在滤元外表面,累积形成滤饼,当过滤压差逐渐升高达到预设值时 (通常为70-130KPa),或者清洗时间周期到时,控制系统启动反冲洗动作,对每个过滤单元逐一反冲洗,整个反冲过程完成,当某一过滤单元被反冲时,其他仍正常过滤。根据反冲洗液体来源不同,反冲方式分为MFR系列过滤器,滤出清液反冲型;MFV系列过滤器,外接清液反冲型。反冲洗原理如下:


技术特点和优势

■ 仅需一个额外过滤单元即作为整个系统的备用,低停机风险,投资小
■ 在不中断过滤的情况下,可逐一对过滤单元离线维护
■ 滤元非常方便取出清洗,在过滤顽固杂质并需要定期人工清理时,是最佳选择
■ 通过阀门切换完成反冲,没有复杂的机械结构,非常容易维护


技术规格

过滤器主要型号 MFR过滤器           MFV过滤器
反冲洗流体 滤出清液                外接清液或气体
适用粘度 <50cps                    <100cps
杂质含量 <300ppm
最低进口压力要求 >0.3MPa                  无特殊要求,<0.3MPa同样适用
安装位置 泵后                         泵前或泵后
过滤精度 50-500μm                20-500μm
标准设计压力等级  1.6MPa,2.5MPa,4.0MPa
最高设计温度 0-250℃(取决于密封件)
过滤单元数量 3-24
过滤单元进出口阀门尺寸 DN50(2"),最大流量25m³/h;DN65(2 ½"),最大流量42m³/h
进出口链接标准 法兰,HG20592-2009(兼容DIN),HG20615-2009(兼容ANSI B16.5)
滤元类型 V-SLOT缝隙型金属滤元(200-2000μm);POR微孔型金属滤元(1000-2000μm)
滤元材质  316L/超级双相不锈钢
活塞杆材质  316L
壳体接液材质 304/316L/CS/GRP
防腐涂层  尼龙11,香蕉
壳体密封材质 NBR丁腈橡胶(标配)/VITON(FKM)氟橡胶
排污阀  气动蝶阀,保护等级IP65
公用供给要求  0.6MPa洁净干燥压缩空气,110V/220V(标准)/380V/440V AC,24V DC

典型应用

适用液体类型: 原水、工艺用水、清白水、超清白水、循环冷却水、高压喷淋水、低压喷淋水、密封水、水针水等。各种原料油,如柴油、汽油、石脑油、渣油等。钢铁冷轧热轧冷却液。

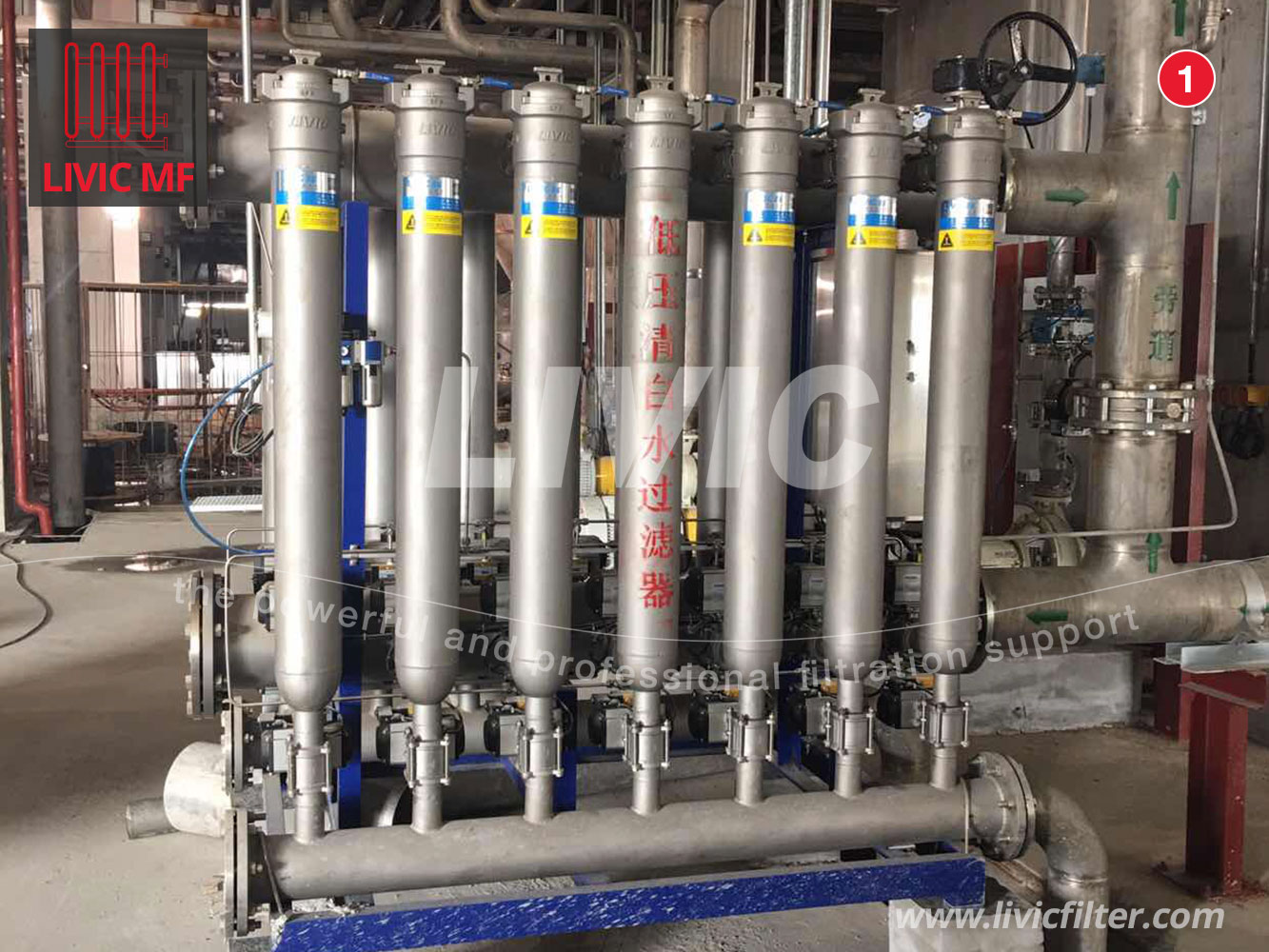

1. 清白水过滤

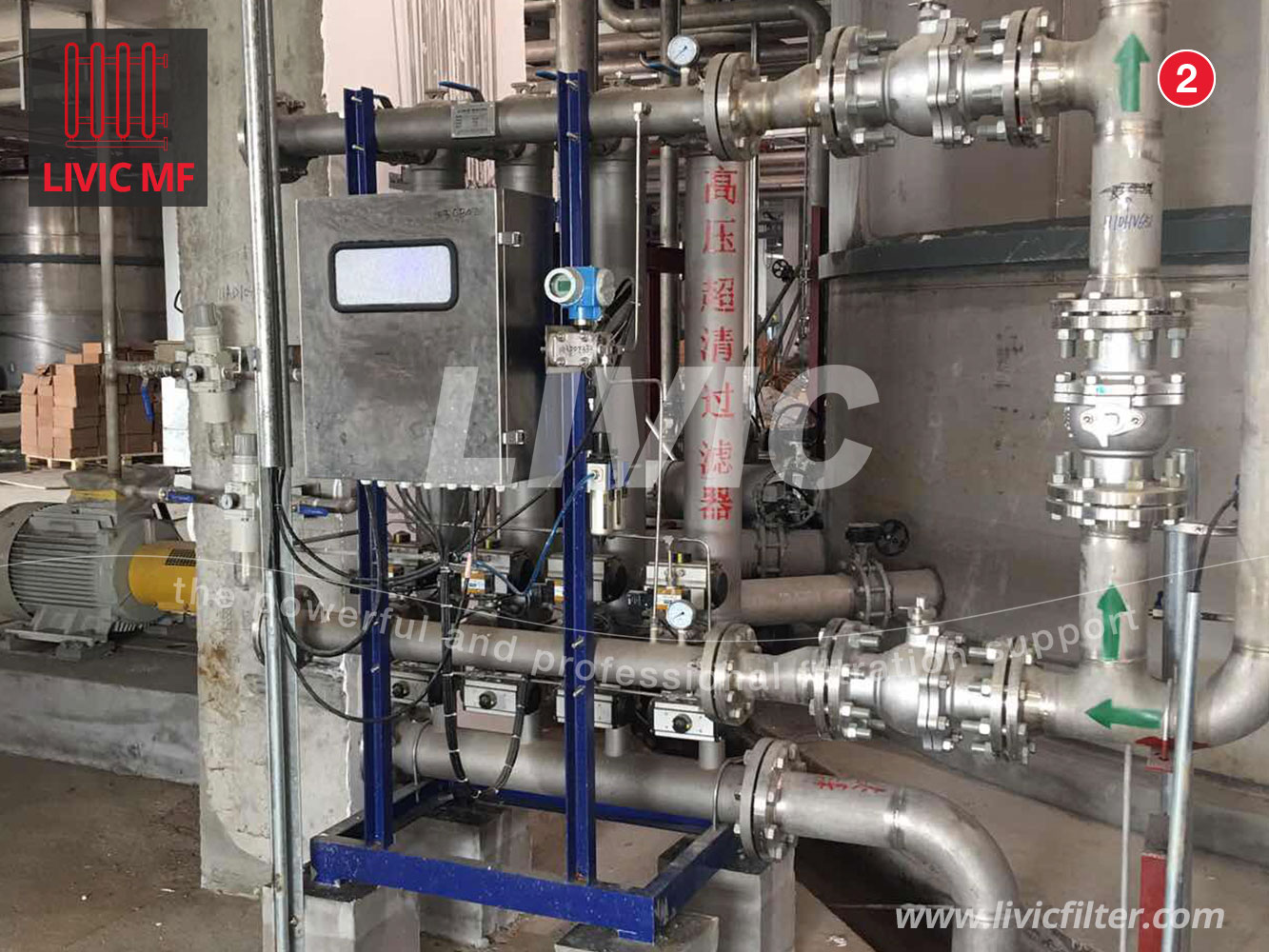

2. 超清白水过滤

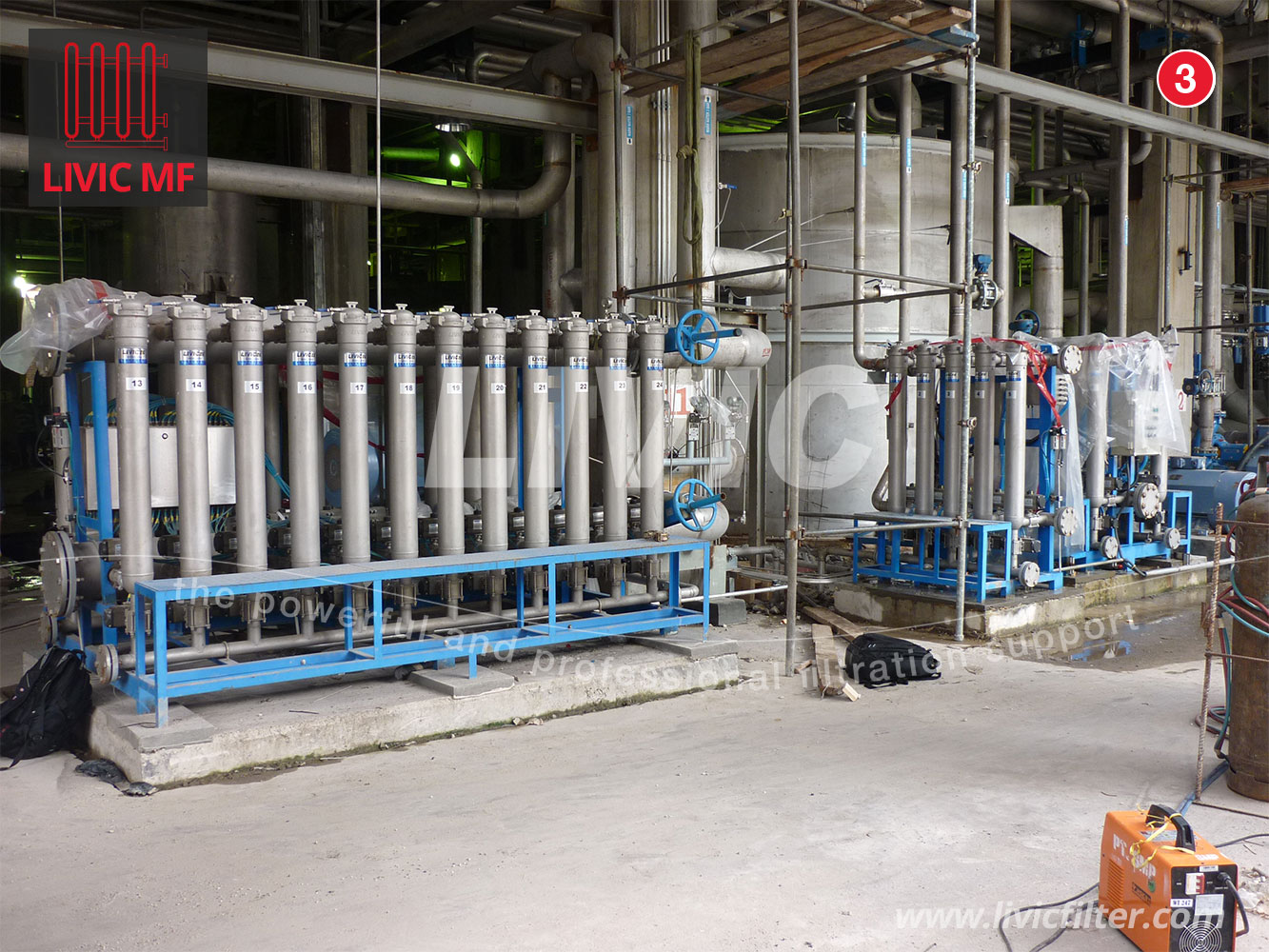

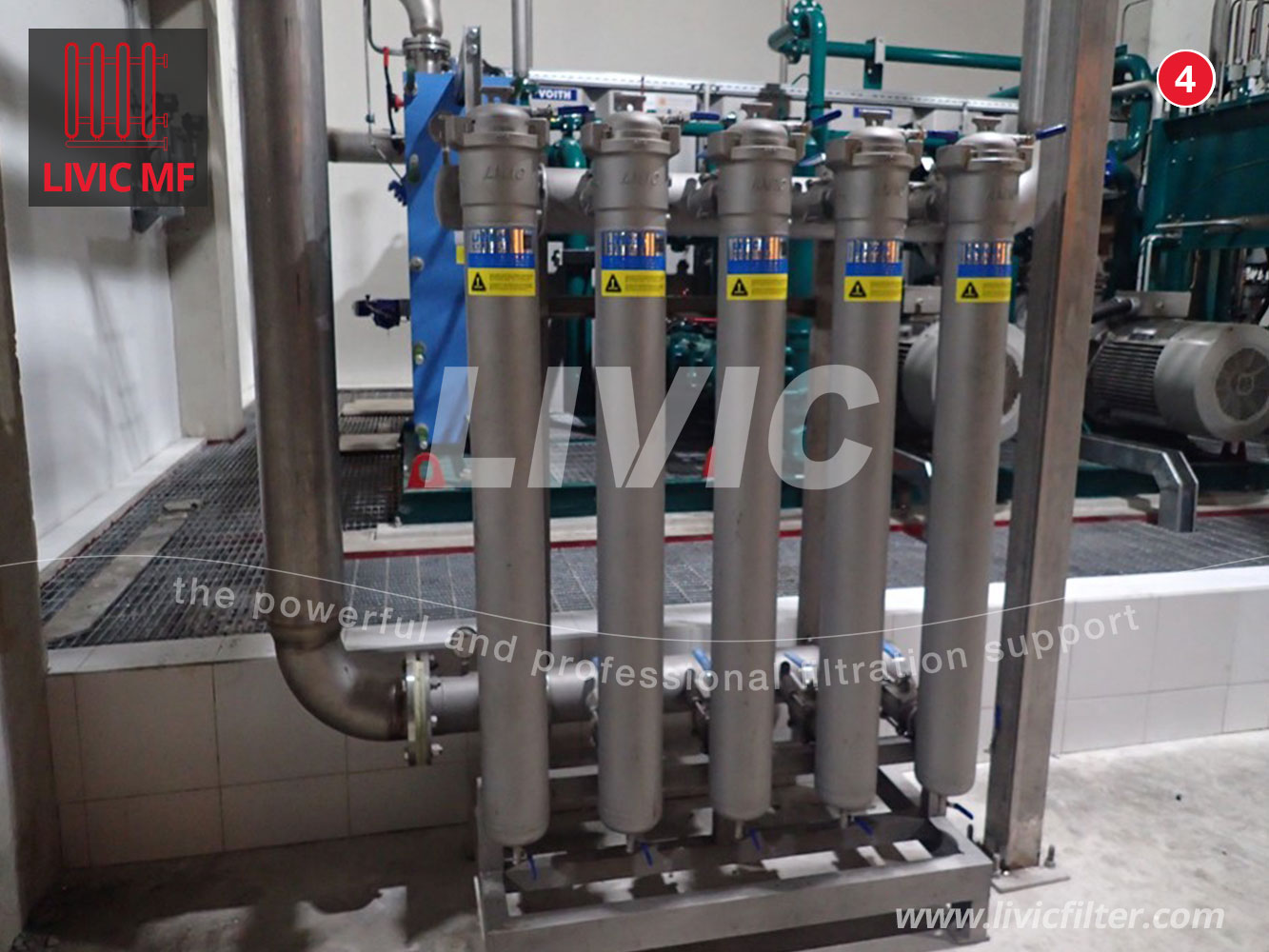

3.高压喷淋水过滤 4. 清水过滤



其他相关信息

V-SLOT缝隙型精密金属滤元,共有两种形式可选,C型过滤面积2670c㎡;K型过滤面积3140c㎡;K型滤元过滤面积比C型多17%,适用于小于100微米以下的过滤,过滤器可以更紧凑,C型适用大于125微米上的过滤。V-SLOT高性能精密滤元 MF过滤器配备V-SLOT缝隙型精密金属滤元,共有两种形式可选,C型过滤面积2670c㎡;K型过滤面积3140c㎡;K型滤元过滤面积比C型多17%,适用于小于100微米以下的过滤,过滤器可以更紧凑,C型适用大于125微米上的过滤。
