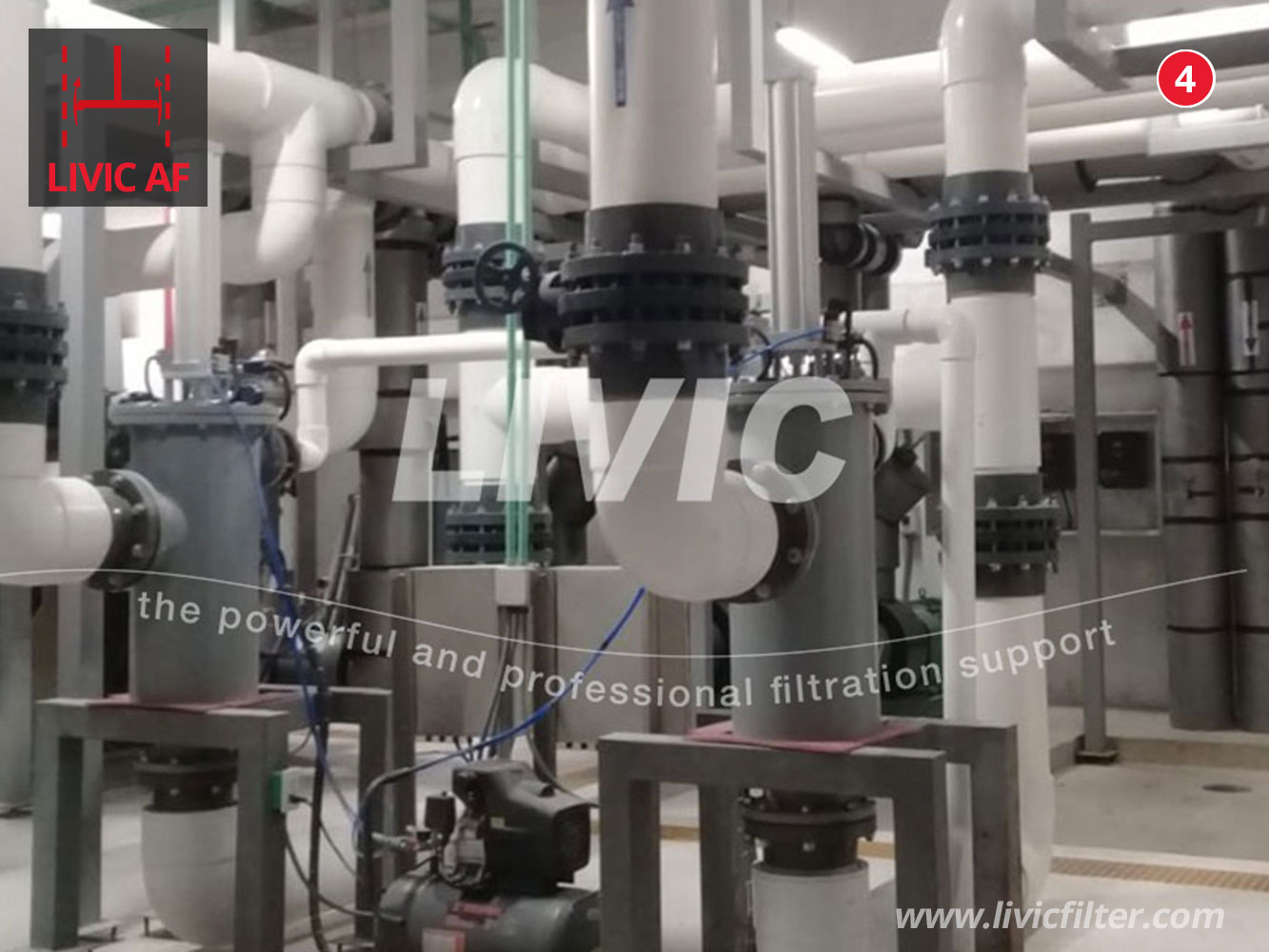

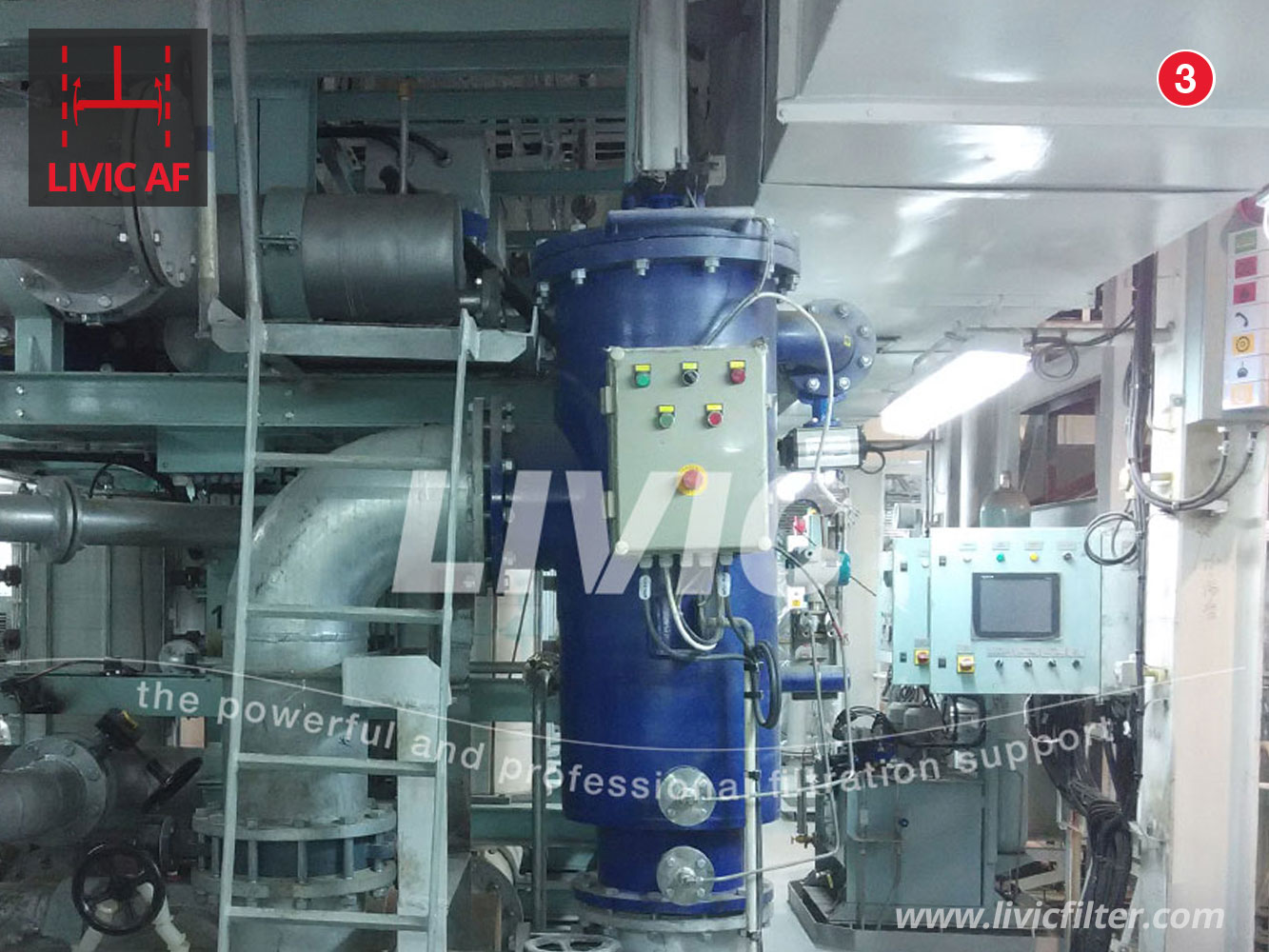

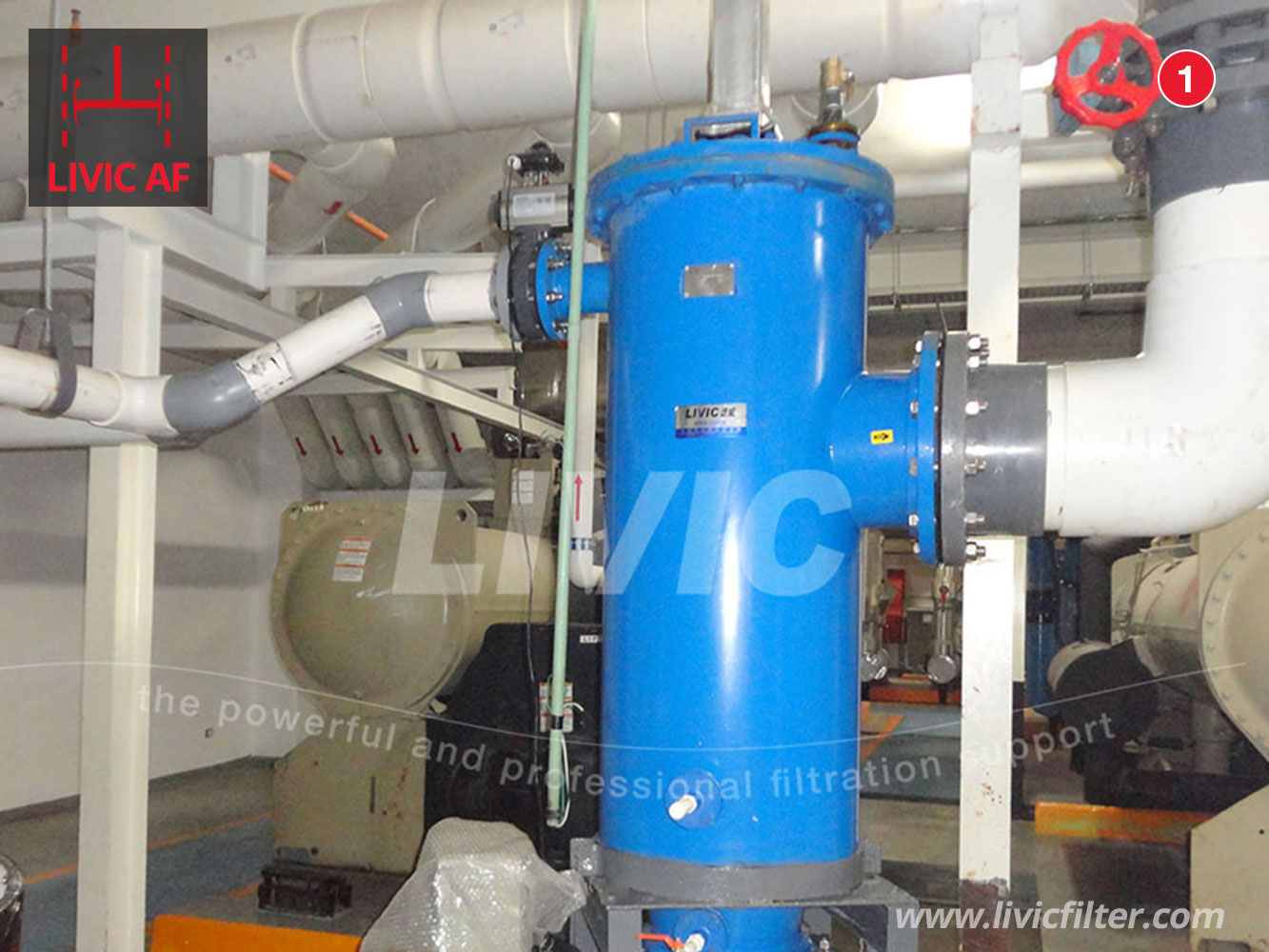

AF系列伯努利自清洗过滤器




产品简介

        AF系列伯努利自清洗过滤器(简称AF过滤器),是专为压力管道系统上的连续过滤而设计的,能够滤除各类水质(如海水、湖水、循环冷却水等)中的颗粒杂质。AF过滤器基于伯努利原理的创新设计,结构简约,具有极高的运行可靠性。
        结构简单可靠,仅有两个活动部件(清洗盘、冲洗阀);非接触式清洗,颗粒不会被挤压出滤网,杂质去除效果出色;清洗和排污时能够保持稳定的低压差,极低的进口压力要求,仅30KPa;流量范围广,单机流量30-3000m3/h;自清洗时流量不间断,过滤精度150-2000微米;安装形式灵活,水平垂直均可;容易拆装维护。


工作原理

        AF系列伯努利自清洗过滤器的滤网通过内部的清洗圆盘反冲 洗。在一台气动型伯努利过滤器内,清洗圆盘固定在活塞杆上, 通过双作用气缸驱动活塞杆上下运动;而在一台电动伯努利过滤 器内,一个带螺母的清洗圆盘被固定在两根滑动导杆上,通过中 心一根正反转动的螺杆驱动上下运动。当清洗程序启动时,清洗 盘进入滤网内部,滤网内部的水流过清洗盘与滤网之间的缝隙, 清洗盘周围的水流速增大,由于伯努利效应,清洗盘周围的压力 骤然减小,低压产生的抽吸作用使得滤网外部的水反冲洗滤网内表面。


技术特点和优势

■ 仅有两个活动部件,清洗盘和冲洗阀
■ 简单可靠的设计结构, 非常方便打开维护
■ 非接触式反冲洗,无磨损
■ 大颗粒杂质不会被挤压穿透滤网,高去除率
■无论滤网清洁或堵塞时,始终稳定保持压差低于11KPa
■ 极低的工作压力要求,低至30KPa,更低能耗


技术规格

伯努利过滤器类型 AFP/AFE/AFM/AFK
控制系统 基于西门子控制器
控制模式 差压和时间
差压仪表 智能差压变送器
滤网材质 304/316L/2205/2507
壳体材质  CS/304/316L/2205 Duplex SS/GRP
冲洗阀门 气动/电动蝶阀
电源 110V/220V/380V/440V AC
最大去除颗粒 8mm
壳体密封材质 NBR
压缩空气供给 0.6MPa,洁净干燥
最低工作压力 30KPa/0.3Bar
过滤精度 150~2000μm
设计压力等级 0.6/1.0/1.6/2.5MPa
设计温度 80℃
流量范围 30-6500m³/h
清洗差压 11-16KPa
进出口尺寸 DN65~DN80
活塞杆材质 316L
活塞杆密封材质 PU
