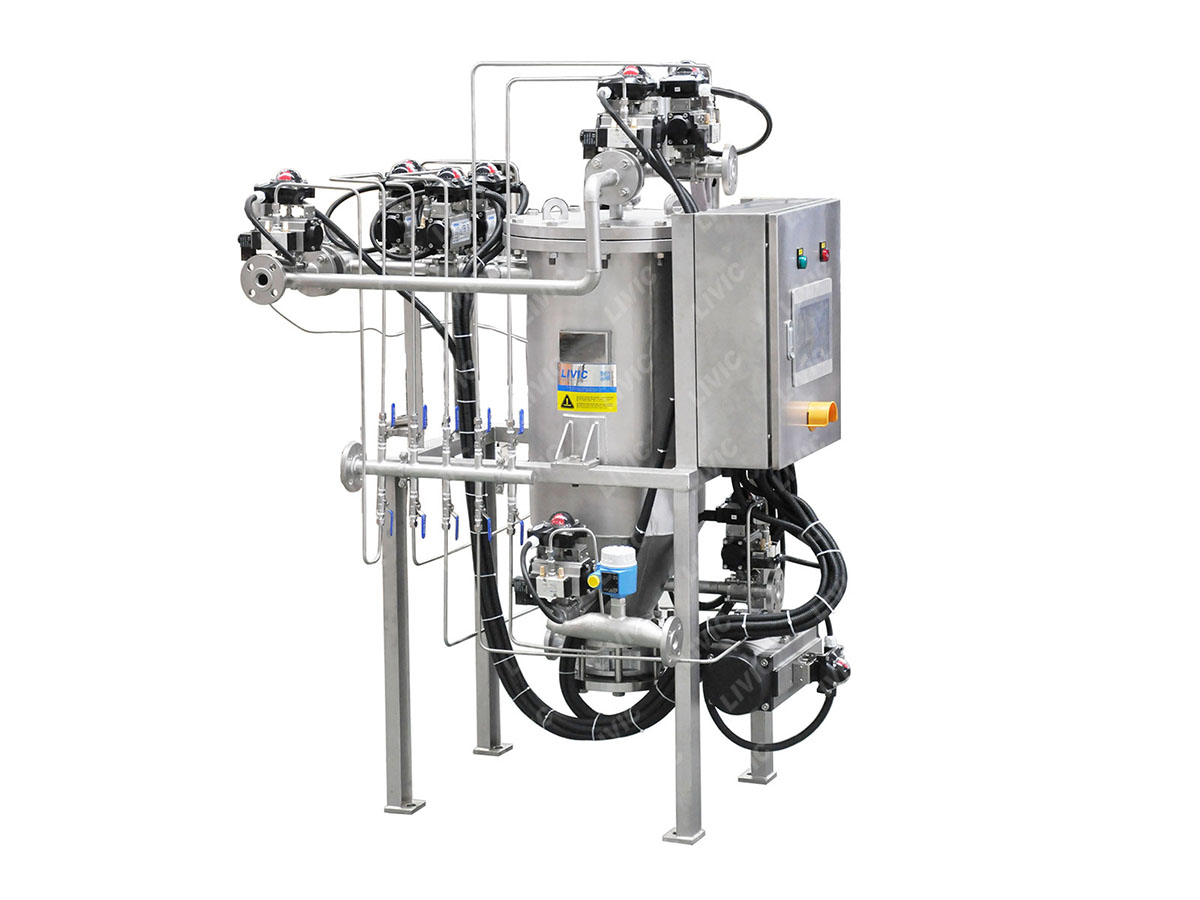

TF系列自动烛式过滤器
产品简介
TF系列自动烛式过滤器（简称TF过滤器），单机内部集成多根烛式滤元，过滤后达到一定压差时，排空液体后，反吹卸除滤饼，滤元可重复使用。TF过滤器具有适用广，密闭运行，多功能，过滤面积大，纳污能力强，易反吹滤饼，自动化运行的突出特点。TF过滤器具有直接过滤、预涂过滤、浆料浓缩、滤饼回收、滤饼洗涤五大功能，能够适用于高杂质含量、粘性液体、极高精度、高温等多种特殊过滤场合。如用作预涂式过滤，可选助滤剂有硅藻土、纤维素、珍珠岩等。该系统由通常为两台过滤器组成，一用一备，连续过滤，PLC控制，自动执行预涂、过滤、排渣、清洗等程序。多台TF过滤器可整合为一个大型过滤系统。

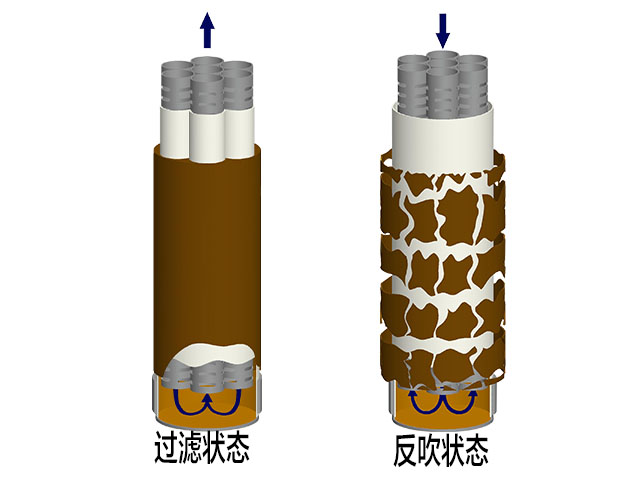

工作原理
滤布支撑管由一支无孔中心管与六根多孔管组成，截面为梅花型，中心管能够排尽滤元内驻存液体，减少物料浪费。
过滤状态：液体透过滤布，从外部多孔管中流向中心管，再流向集液管。滤布受压贴附于支撑管外表面，凹凸的支撑管能够增大过滤面积并帮助固定滤饼，防止滤饼脱落，从而稳定过滤效果。
反吹状态：通入反吹气体，从无孔中心管流向外部多孔管，滤布鼓胀变圆，有效振飞剥离滤饼，同时可以振去滤布纤维中的微粒，提高反吹效率，快速恢复滤布过滤能力。
技术特点和优势
可直接过滤、预涂过滤、浆料浓缩、滤饼回收和洗涤 PLC自动控制，自动充液，预过滤，过滤，排尽残夜，卸渣，反吹等功能 胜任高精度、高固含量（最高5%）、高粘性应用 多级别过滤精度，最高0.2微米 滤元分组设计，减少每次反吹耗气量，并可隔离损坏的滤元
技术规格
| 子系列 | TFC系列，TFV系列，TFM系列，TFE系列 |
|---|---|
| 过滤精度 | 0.2-100μm，取决于过滤器元件及功能设计 |
| 标准设计压力等级 | 0.6MPa/1.0MPa/1.6MPa/2.0MPa，更高压力可以定制 |
| 过滤元件 | 无接缝滤布，金属缝型滤芯，金属烧结网型，金属粉末烧结滤芯，高分子微孔管 |
| 最高设计温度 | 0-300℃ |
| 流量范围 | 10-300m³/h |
| 过滤面积 | 0.9㎡-60㎡，更大规格可定制 |
| 简体直径 | φ250-φ2500 |
| 反吹压差 | 0.2MPa-0.3MPa |
| 控制系统 | PLC |
| 进出口尺寸 | 2"-24" |
| 壳体接液材质 | 304/316L/CS，特殊材质可定制（如904L, 双相不锈钢） |
| 内表面防腐涂层 | 硫化橡胶（适用于碳钢或特殊防腐要求） |
| 壳体密封材质 | NBR(标配）/VITON/金属石墨缠绕垫 |
| 排渣阀 | 软密封或硬密封蝶阀 |
| 可选自动化仪表 | 压差/压力变送箱，滤饼厚度探测器，液位开关，流量变送器等 |
其他相关信息
LIVIC滤威为TF过滤器开发出5种高性能滤元，能够满足各种特殊的过滤要求，根据滤元类型不同，TF过滤器相应细分为4个子系列：TFC系列，无接缝滤布型；TFV系列，V-SLOT金属缝隙型滤芯型；TFM系列，金属烧结网型或金属粉末烧结滤芯型；TFE系列，高分子微孔管型。TFC系列，滤布支撑管为独特的梅花型结构，过滤时滤布贴附于支撑管外表面，能够增大过滤面积并帮助固定滤饼，防止滤饼脱落，从而保持稳定的过滤效果，反吹时滤布鼓胀变圆，有效振飞剥离滤饼，提高反吹效率，快速恢复滤布过滤能力。中间的排液管能够帮助排尽滤管内驻存液体，减少物料浪费。
