产品简介

    FR7系列微型直回式回油过滤器用于液压系统回油精过滤,滤除液压系统中 元件磨损产生的金属颗粒以及密封件磨损产生的橡胶杂质等污染物,使流回油箱 的油液保持清洁。
1、安装连接方便,简化系统管路,本过滤器直接安装在油箱盖板上,过滤器滤 头露在油箱外,回油筒体浸入油箱内,进油口设有管式与法兰式连接,从而简化 了系统管路,使系统布置较为紧凑,安装连接更方便。
2、设有滤芯污染发讯器,油路旁通阀,提高液压系统的可靠性。当滤芯被污染 物堵塞或系统液温过低,流量脉动等因素造成进油压力为0.35MPa时,发讯装置 便发出讯号指示,应及时更换滤芯或提高油液温度。如此时不能马上停机处理这 些故障时,设在滤芯下部的旁通阀自动开启工作(旁通阀开启压力0.4MPa), 以保护过滤器及液压系统正常工作。
3、设计采用直回滤油,使更换滤芯或向油箱加油非常方便。只需旋上盖即可更 换滤芯或向油箱加油,并在滤头设有2只M18x1.5油口,可在任何一方安装发讯 器或系统中少量油液回流油箱过滤之用。
4、具有液流扩散器,置在回油筒体底部,能使回油的介质平稳地流入油箱内, 不易产生气泡,从而减少空气重新进入,并减弱已沉淀的污染物搅动。
5、滤芯采用玻璃纤维过滤材质,具有过滤精度高,通油能力大,原始压力损失 小,纳污容量大等优点。


技术规格

通径 15、20、25、32、40、50、65、90
过滤精度(µm) 1、3、5、10、20
公称压力 1.6MPa
公称流量(L/min) 25~1000

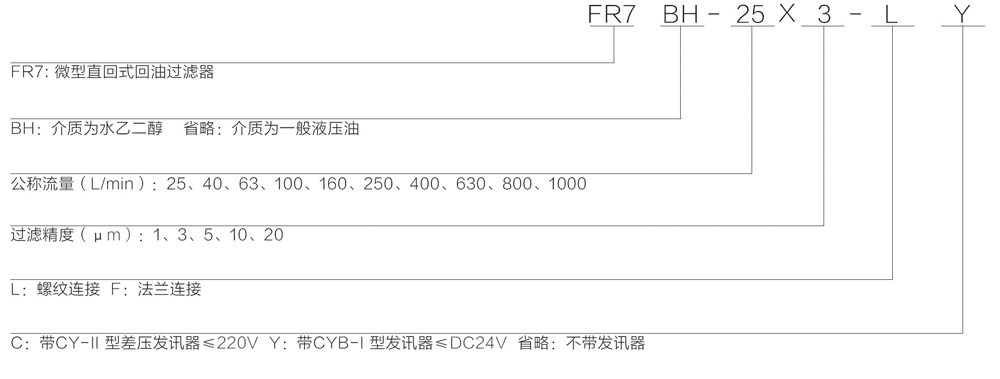

选型编号
